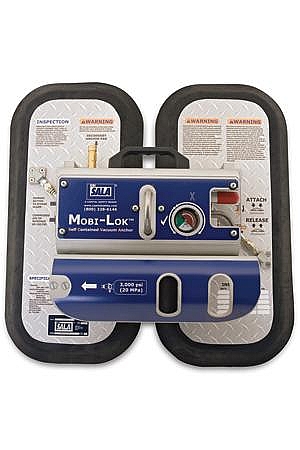

ANCRAGE AUTONOME A VENTOUSE MOBI-LOK

Les ancrages autonomes à ventouses (SCVA) Mobi-Lok^TM ont été conçus pour les systèmes de protection antichute personnels pour être fixés sur des surfaces lisses et non-poreuses. Le produit comprend un ensemble de dispositif d'ancrage autonome à ventouses monobloc construit principalement en aluminium en un mélange de caoutchouc ou d'EPDM pour le matériau des ventouse. Des modèles sont disponibles qui permettent à l'utilisateur d'alimenter au moyen d'une bouteille de gaz comprimé de bord, d'une bouteille détachée de grande capacité ou d'une source pneumatique.

Le Mobi-Lok^TM fournit un point d'ancrage sans pénétration pour les dispositifs antichutes ou de retenue. Mobi-Lok^TM peut être utilisé comme point d'ancrage indépendant pour une personne ou comme ancrage continu pour un dispositif de corde d'assurance horizontale pour deux personnes.

Caractéristiques/avantages clés :

• Calibré pour applications antichute. Résiste aux forces générées en arrêtant une personne qui chute

• Ancrage sans pénétration ne nécessite ni perçage, ni soudure ou altération de la surface.

• Léger, l'ancrage compact est facile à transporter, s'attache à la surface.

• Les caractéristiques auxiliaires intégrées fournissent une sécurité absolue.

• S'utilise comme point d'ancrage pour une seule personne ou comme point d'ancrage continu pour ligne de vie pour deux personnes (ensemble de ventouses primaire et ensemble de ventouses secondaire).

• Conforme aux exigences de résistance de point d'ancrage de dispositifs antichute de l'OSHA.

• Électronique intrinsèquement sûre (Modèle aviation)

Matériaux / Spécifications :

• Cadre : Aluminium

• Joint hermétique : Industrie générale - mélange caoutchouc naturel/polybutadiène et industrie de l'aviation - EPDM

• Plage de température de surface : -20 F à 140 F (-29 C à 60 C)

• Température de l'air ambiant : -20 F à 115 F (-29 C à 49 C)

• Surface de l'ensemble de ventouses : 400 po² (2500 cm²)

• Niveau de vide : 20 po Hg (niveau de fonctionnement minimum), 23 po Hg (niveau de fonctionnement maximum)

• Anneau en D : Acier inoxydable

• Raccords rapides pour patin primaire : Raccords rapides de forme industrielle de 1/4po.

• Bouteille embarquée (pour modèles 2200095 et 2200108 seulement) : 3 000 psi, air comprimée, 48 po³, raccord de remplissage HPA standard,

• Bouteille d'air comprimé de grande capacité : Azote ou air, régularisé à 80 -150 psi, raccord rapide de forme industrielle de 1⁄4 po pour raccordement au patin principal (non fourni par DBI-SALA)

• Air industriel : régularisé à 80-150 psi, raccord rapide de forme industrielle de 1⁄4 po

• Longe d'attachement : Longe de type Force2^TM de DBI-SALA

• Électronique : 4 piles AA au lithium

• Tuyau pour patins secondaires : matériel en PVC, longueur (maximum) 50 pi (15 m)

• Fixations: Acier inoxydable, acier allié zingué

• Élévation opérationnelle : 5 000 po (1 500 m) au-dessus du niveau de la mer (communiquez avec Capital Safety pour toute mise en application au-delà de cette altitude)

• Rayon opérationnel : 30 po (76 cm) minimum

• Étiquettes : Polycarbonate

Normes : Conforme à : OSHA 1 910,66, OSHA 1 926,502 (modèles conformes à CE offerts)

Capacité: 310 lb (136 kg) - une personne (capacité de deux personnes lorsqu'utilisé comme ligne de vie horizontale)

Poids :

• 17 lb (8 kg) - Patin principal sans accessoire pour bouteille embarquée

• 20 lb (9 kg) - Patin principal avec accessoire pour bouteille embarquée

• 15 lb (7 kg) - Patin secondaire

• 3 livres. (1,3 kg) - Bouteille embarquée

Dimension: 22 po x 22 po x 6 po (56 cm x 56 cm x 15 cm)

Force d'arrêt maximale: 1 400 lb (6,2 kN) avec longe Force2

Capacité statique minimum d'ancrage par dépression : 3 375 lb (15 kN)

Modèles disponibles :
Industrie générale

• 2200094: Le patin primaire de Mobi-Lok^TM s'alimente par air industriel ou par une bouteille de gaz comprimé détachée de grande capacité

• 2200095: Mobi-Lok^TM avec accessoire pour bouteille embarquée, s'alimente par bouteille embarquée, air industriel ou bouteille de gaz comprimé détachée de grande capacité

• 2200096: Ensemble de patin secondaire Mobi-Lok^TM, alimentation par ensemble de patin primaire

Accessoires :

• 2200048: Flexible pour patin secondaire, 50 po (15 m)

• 2200078: Bouteille de gaz comprimé, 3 000 psi, 48 po²

• 2200086: Poste de remplissage, pour remplissage de bouteille à gaz comprimé 2200078 depuis un réservoir d'azote en vrac

• 2200400: Dispositif de ligne de vie horizontale, 12 m, synthétique, à utiliser avec les dispositifs d'ancrage autonome à ventouses
